水泥建材

       2012年我國水泥行業面臨着巨大的困境,受下遊房地産企業低迷的影響,今年水泥市場出現産能嚴重過剩的現象。針對這一情況,水泥行業自發的進行了大規模的産業結構調整,涉及技術結構、産品結構等各個方面。在整體市場疲軟的大環境下,越來越多的企業對水泥産品質量提出了較高的要求。水泥的細度、比表面積、顆粒級配都極大的影響着水泥産品的質量。其中,顆粒級配在水泥生産過程中,從原料的粉磨到生料的煅燒、熟料與混合材的粉磨,水泥成品的出廠都有着極大的影響。控制水泥的顆粒級配還能夠大大減少能耗,降低生産成本。并且水泥磨的粉磨效率也與入磨物料的粒度密切相關。提高水泥磨的粉磨效率,進而提高水泥磨的台時産量,也是水泥生産企業密切關注的問題。

  水泥顆粒級配是影響水泥強度的直接因素。水泥中粒度在1μm以下的顆粒在攪拌中會完全水化,對強度沒有貢獻,且會增加澆築時的需水量。1-3μm的顆粒含量高,3天強度就高,同時需水量也會增加。1-32μm的顆粒含量決定了28天強度,由于1-3μm顆粒含量不宜過高,故3-32μm的顆粒應越高越好,若強度指标有較大幅度的富餘,可以增加混合材添加量。32-65μm顆粒含量對強度有貢獻,但貢獻率不高。65μm以上顆粒對強度沒有貢獻,隻起骨架作用。

  粒度分布的測試一般有以下幾種方法:1.篩分法;2.沉降法;3.電阻法;4.顯微圖像法;5.激光散射法。在水泥顆粒級配的測量中,篩分法與激光散射法是應用最廣泛的方法。但針對顆粒粒度小于60μm的顆粒,篩分法的分辨能力是無法達到要求的。激光散射法以其操作簡便快捷、測量準确等特點而被廣大水泥生産企業所認同。激光散射法是由光源發出的單色相幹光束,經過擴束鏡、傅立葉透鏡後,照射到樣品顆粒上,發生散射現象,散射光照射在一系列的光電探測器上,散射光的能量分布與顆粒粒度分布直接相關,根據反演運算,就可以得到所測樣品的粒度分布情況。以濟南微納等爲代表的國内激光粒度儀生産廠家爲更多水泥生産企業所接受。

  山東省産品質量監督檢驗研究院隸屬于山東省質量技術監督局,是集檢測、科研、标準制修訂爲一體的第三方綜合性檢驗機構,是山東省質監系統規模最大的質檢技術機構,是山東省内檢測範圍最廣、綜合實力最強的專業化、科研型公共檢測服務平台。該單位在水泥産品質量監測上下足功夫,得到了衆多水泥生産企業的認可。研究所使用濟南微納公司生産的Winner3003幹法激光粒度儀,對水泥生産企業提供水泥原材料、生料、熟料及混合材、水泥成品等一系列的測試服務,爲企業提供翔實可靠的數據,以便企業可依據數據對自身工藝進行優化調整,提高産品質量。

  在水泥生産過程中,傳統的細度和比表面積與水泥性能的相關性并不理想,顆粒級配愈加受到水泥生産廠家的重視。細度隻能有效反映在80μm以上顆粒的百分含量。雖然此數據能在一定程度上表明,有效顆粒含量高,水泥強度就會變高,但對含量在90%以上、粒徑小于80μm、與水泥性能直接相關的顆粒來說,具體的粒度分布情況并不清楚,無法詳盡的了解水泥的性能。比表面積是顆粒平均粒徑的反映。顆粒粒徑越小,比表面積越大。故而比表面積主要反映的是細顆粒的含量,即主要表征3天強度,與水泥28天強度相關度不大,相關系數隻有0.57。而利用幹法激光粒度儀對水泥顆粒級配的測試則能兼顧細度與比表面積所側重的方面,并且還可以詳盡的描述粒度的分布情況,對水泥質量控制更有指導意義。且在測試中,激光粒度儀有測試範圍大,分辨率高,測試速度快等優點,更能夠适用于水泥生産企業在水泥生産工藝工程中的應用。随着各水泥生産企業對産品質量越來越高的要求,顆粒級配也愈加受到廠家的重視,幹法激光粒度儀也在水泥生産中逐漸普及。
水泥案例
l 單位名稱:濟南翠苑建材

l 樣品名稱:水泥

l 使用儀器:Winner3003

l 分散介質:空氣

l 測試過程:

由于水泥是一種與水發生水化反應的物質,特别是小顆粒在遇水初期就放出大量的水化熱,因此濕法測試水泥粒度必須使用無水乙醇。相比而言,水泥更适合選擇Winner3003幹法激光粒度儀測試 。幹法激光粒度分析技術是一種采用作空氣分散介質的粒度分析技術,其特點是測試速度快,采樣量大、代表性好、無需液體介質、運行費用低。分散是否充分是幹法測試的關鍵,幹法測試根據空氣動力學原理,采用紊流分散技術,顆粒在氣流正激波的作用下,顆粒之間由于互相碰撞、速度梯度、顆粒與管壁的摩擦産生分離達到分散的效果,合理調整氣壓,特别是進料負壓可以保證分散效果。

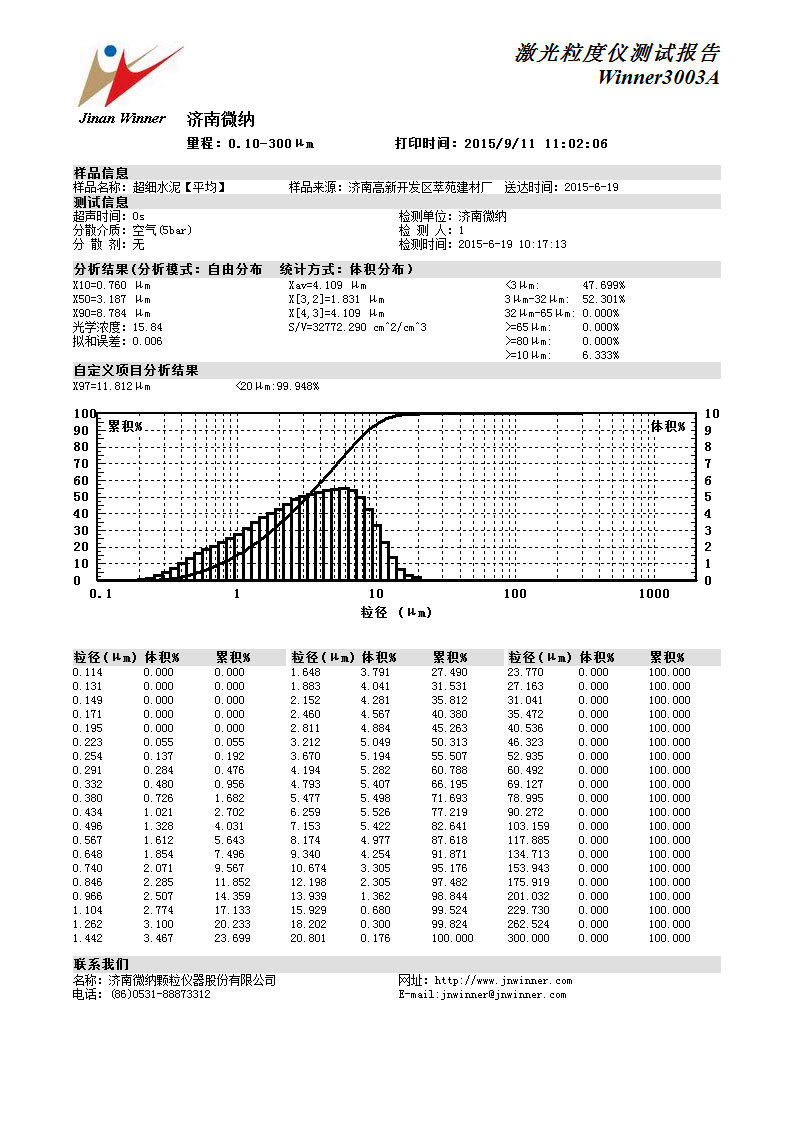

測試報告:



1

l 結果分析:

1.重複性:好

2.穩定性:好

其他:
1、氣壓大小對顆粒分散有較大影響,氣壓不足導緻分散力不夠,分散不充分,通過幹法與濕法的反複測試對比,選擇5bar的壓力對水泥測試效果較好。

2、喂料速度與均勻性對測試穩定性有直接關系,遮光比大将導緻多重散射,濃度不同,多次散射效果也不同因此控制均勻的料流與合适的遮光比是十分必要的。超細水泥顆粒較小遮光比最好不要超過20。
